UDC3200 Denetleyici Evrensel Dijital Denetleyici 3200-C0-000R-210-00000-E0-0

Kurulum Öncesi Bilgiler
Denetleyici nakliye kartonundan çıkarılmamışsa, kartonu inceleyin
hasar gördükten sonra denetleyiciyi çıkarın.
• Ünitede bariz nakliye hasarı olup olmadığını kontrol edin ve
taşıyıcıya aktarma.
• Montaj donanımı içeren bir torbanın
kontrol ünitesi.
• Kasanın içinde gösterilen model numarasının
sipariş verdiniz.

Model Numarası Yorumu
Denetleyicinizin model numarasını aşağıdaki boşluklara yazın ve
corresponding items in each table. her tabloda karşılık gelen öğeler. This information will also be useful when you wire your Bu bilgiler aynı zamanda
kontrol ünitesi.

Montaj
Fiziksel Hususlar
Denetleyici, montaj kullanılarak dikey veya eğik bir panele monte edilebilir
kit supplied. kit birlikte verilir. Adequate access space must be available at the back of the panel for Panelin arkasında yeterli erişim alanı bulunmalıdır.
kurulum ve servis faaliyetleri.
• Kontrolörün montajı için genel boyutlar ve panel kesme gereksinimleri şunlardır:
Şekil 2-2'de gösterilmiştir.
• Kontrolörün montaj muhafazası CSA standardına göre topraklanmalıdır
C22.2 No. 0.4 veya Fabrika Karşılıklı Sınıf No. 3820 paragraf 6.1.5.
• Ön panel nem dereceli NEMA3 ve IP55 derecelidir ve kolayca kullanılabilir
NEMA4X ve IP66'ya yükseltildi.

Montaj Yöntemi
Denetleyiciyi monte etmeden önce, kasanın dışındaki etikete ve
make a note of the model number. model numarasını not edin. It will help later when selecting the proper wiring Uygun kablolamayı seçerken daha sonra yardımcı olacaktır
yapılandırması.

1 Paneldeki denetleyici deliğini boyuta göre işaretleyin ve kesin
Şekil 2-2'deki bilgiler.
2 Kasayı düzgün bir şekilde yönlendirin ve önden panel deliğinden kaydırın.
3 Montaj kitini nakliye konteynerinden çıkarın ve kiti aşağıdaki gibi takın:
• For normal installation two mounting clips are required. • Normal kurulum için iki montaj klipsi gereklidir. Insert the prongs of Çatal uçlarını takın
klipsleri kasanın üst ve alt ortasındaki iki deliğe
• For water-protected installation four mounting clips are required. • Su korumalı kurulum için dört montaj klipsi gereklidir. There are Var
montaj klipslerinin nereye takılacağı konusunda iki seçenek:
1) Klipslerin tırnaklarını, cihazın sol ve sağ tarafındaki iki deliğe yerleştirin.
davanın üstü ve altı veya
2) dört tarafın her birinin ortasına.
• Kasayı panele sabitlemek için vidaları 2 lb-inç (22 N • cm) ile sıkın.
DİKKAT: Aşırı sıkma bozulmaya neden olur ve ünite düzgün kapanmayabilir.
4 Su korumalı kurulum için, dört gömme içine rondelalı dört vidayı takın
areas in the corners of the front bezel (Figure 2-3). ön çerçevenin köşelerindeki alanlar (Şekil 2-3). Push the point of the screw Vidanın noktasını itin
merkezden elastomerik malzemeyi delin ve ardından vidaları 5 lb-in'e sıkın
(56 N • cm).

Ironman Technology Co, LTD

Hakkımızda:

Otomasyon parçaları ve endüstriyel kontroller, PLCS, DCS, Modül / Kart, Güç kaynağı, Kontrolör vb.

Öne Çıkan Marka:
● BALAYI ● AB ● OMRON ● SIEMENS ● SCHNEIDER

● ROSEMOUNT ● ABB ● NOTIFIER ● MTL ● GE ● Ve daha fazlası!

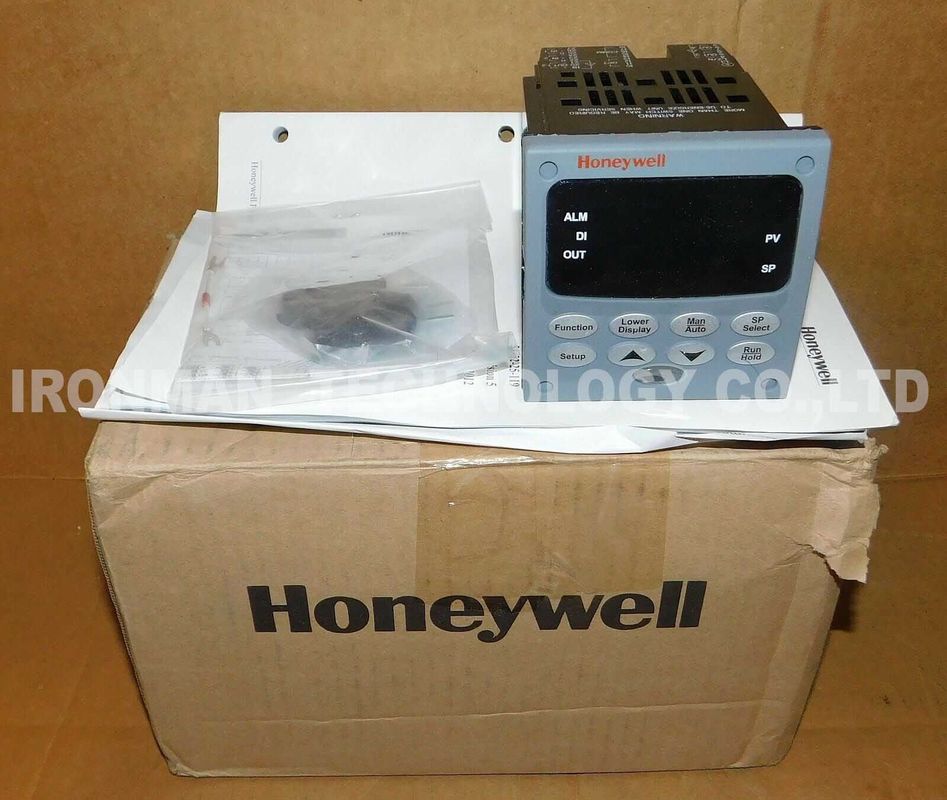

Honeywell UDC3200 Kontrol Cihazı 3200-C0-000R-210-00000-E0-0 Evrensel Dijital Kontrol Cihazı
