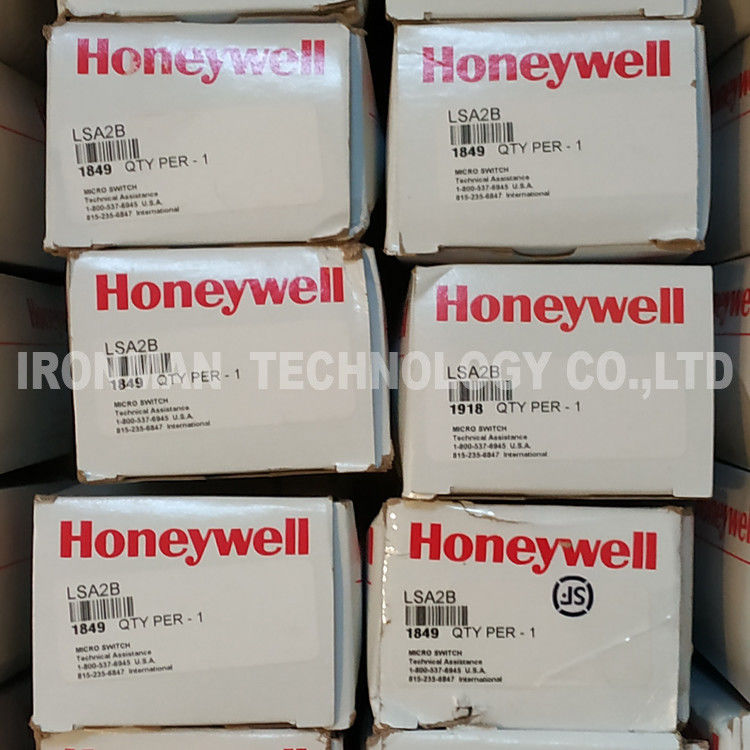

LSA2B 10 Amper Ağır Hizmet Sınır Anahtarı Serisi Mikro Honeywell 12 Ay Garanti

Ironman Technology Co, LTD

Hakkımızda:

Otomasyon parçaları ve endüstriyel kontroller, PLCS, DCS, Modül / Kart, Güç kaynağı, Kontrolör vb.

Öne Çıkan Marka:
● BALAYI ● AB ● OMRON ● SIEMENS ● SCHNEIDER

● ROSEMOUNT ● ABB ● NOTIFIER ● MTL ● GE ● Ve daha fazlası!

Honeywell LSA2B Mikro Anahtar 10 Amper Ağır Hizmet Sınır Anahtarı

Teslim süresi: 3-5 gün

Bir yıl garanti ile yeni

WIRING Use size #12AWG or smaller solid or stranded wire to connect to the pressure type connector terminals. KABLOLAMA Basınç tipi konnektör terminallerine bağlamak için # 12AWG boyutunda veya daha küçük katı veya çok telli kablo kullanın. Spades may be up to 0.312 inches wide, rings up to 0.312 inches dia. Maça 0.312 inç genişliğe kadar, halkalar 0.312 inç çapa kadar olabilir. With spade or ring type connections, pre-insulated connectors or heat-shrinkable tubing should be used to provide insulation between terminals. Maça veya halka tipi bağlantılar ile, terminaller arasında yalıtım sağlamak için önceden yalıtılmış konektörler veya ısıyla büzüşen tüpler kullanılmalıdır. The switch's circuit diagram is shown on the nameplate. Anahtarın devre şeması isim plakasında gösterilmiştir. It is easier to wire the HDLS double-pole units by connecting lead wires to the terminals nearest the conduit opening first. Kurşun telleri önce kanal açıklığına en yakın terminallere bağlayarak HDLS çift kutuplu üniteleri bağlamak daha kolaydır. A grounding screw is located in the housing near the conduit opening. Muhafazada, kanal açıklığının yakınında bir topraklama vidası bulunur.

MICRO SWITCH™ HDLS switch units with an indicator light in the cover are furnished with lead wires from the light connected to the normally open male terminals (#3 and #4) unless otherwise specified. Kapakta gösterge ışığı bulunan MICRO SWITCH ™ HDLS anahtar üniteleri, aksi belirtilmedikçe normalde açık erkek terminallerine (# 3 ve # 4) bağlı ışıktan gelen kurşun tellerle donatılmıştır. Wires can be unsoldered and reconnected to the normally closed male terminals or ordered connected to the normally closed terminals by using a modification code. Kablolar lehimlenebilir ve normalde kapalı olan erkek terminallere yeniden bağlanabilir veya bir değişiklik kodu kullanılarak normalde kapalı terminallere bağlanabilir. Always connect these wires to the same set of terminals used for the load. Bu kabloları daima yük için kullanılan terminal setine bağlayın. Across the normally open male terminals (#3 and #4), the light will be on with switch not actuated. Normalde açık erkek terminallerde (# 3 ve # 4), anahtar etkinleştirilmeden ışık yanacaktır. Across the normally closed terminals (#1 and #2) the light will be off. Normalde kapalı terminallerde (# 1 ve # 2) ışık söner.

Positioning the lever. Kolu konumlandırma. The lever on rotary actuated units is adjustable through 360° around the shaft. Döner tahrikli birimlerdeki kol, milin etrafında 360 ° ayarlanabilir. Loosen the screw with a 9/64 inch hexagon key wrench, move lever to desired position, and securely tighten the screw until “teller tab” can no Ionger be moved by hand. 9/64 inç altıgen anahtar anahtarıyla vidayı gevşetin, kolu istenen konuma getirin ve “vezne tırnağı” Ionger elle hareket ettirilinceye kadar vidayı iyice sıkın. Then tighten the screw another 1/8 to 1/4 turn to assure lever is tight on the shaft. Ardından, kolun şaft üzerinde sıkı olduğundan emin olmak için vidayı 1/8 ila 1/4 tur daha sıkın. Hexagon key wrenches are provided in adjusting tool set (part number LSZ4005). Altıgen anahtar anahtarları ayar alet setinde (parça numarası LSZ4005) bulunmaktadır. Adjustable Length Levers. Ayarlanabilir Uzunluk Kolları. A 9/64 hexagon key wrench is required to adjust length of adjustable levers. Ayarlanabilir kolların uzunluğunu ayarlamak için 9/64 altıgen anahtar anahtarı gereklidir. Top Roller Plunger. Üst Makaralı Piston. Position top roller plunger on desired roller plane by adjusting the head as explained in the Actuator Head section above. Yukarıdaki Aktüatör Kafası bölümünde açıklandığı gibi kafayı ayarlayarak üst silindir pistonunu istenen silindir düzlemine yerleştirin.
