51204172-125 ANALOG ÇIKIŞ 16 Honeywell PLC Modülü MU-TAOY22 Uzun Servis Ömrü

Ironman Technology Co, LTD

Hakkımızda:

Otomasyon parçaları ve endüstriyel kontroller, PLCS, DCS, Modül / Kart, Güç kaynağı, Kontrolör vb.

Öne Çıkan Marka:
● BALAYI ● AB ● OMRON ● SIEMENS ● SCHNEIDER

● ROSEMOUNT ● ABB ● NOTIFIER ● MTL ● GE ● Ve daha fazlası!

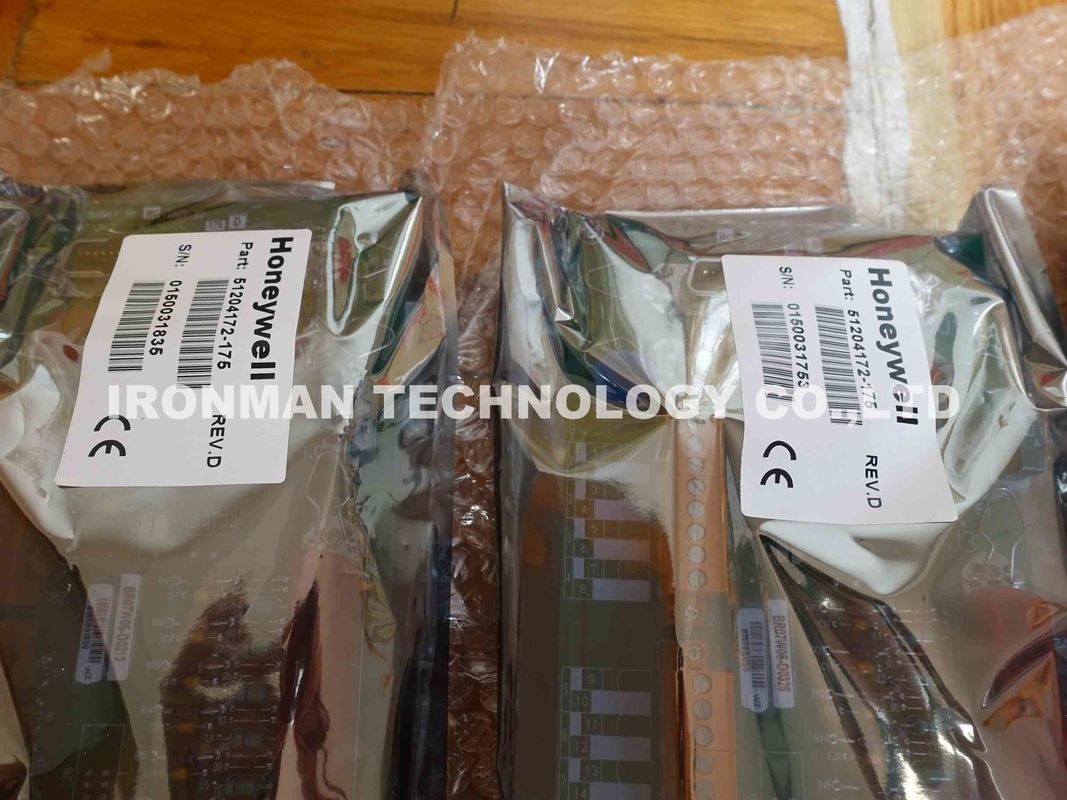

51204172-125 HONEYWELL MU-TAOY22 ANALOG ÇIKIŞ 16 honeywell plc

Teslim süresi: 3-5 gün

Bir yıl garanti ile yeni

The Process Manager (PM), Advanced Process Manager (APM) and High Performance Process Manager (HPM) are Honeywell's leading TotalPlant Solution (TPS) system control and data acquisition devices for industrial process applications. Proses Yöneticisi (PM), Gelişmiş Proses Yöneticisi (APM) ve Yüksek Performanslı Proses Yöneticisi (HPM), Honeywell'in endüstriyel proses uygulamaları için önde gelen TotalPlant Çözümü (TPS) sistem kontrolü ve veri toplama cihazlarıdır. They represent a powerful combination of cost-effective Honeywell controllers which can be applied to solve a broad range of industrial process control problems. Çok çeşitli endüstriyel proses kontrol problemlerini çözmek için uygulanabilen düşük maliyetli Honeywell kontrolörlerinin güçlü bir kombinasyonunu temsil ederler. The PM, APM, HPM, and EHPM offer highly flexible I/O (input/output) functions for both data monitoring and control. PM, APM, HPM ve EHPM, hem veri izleme hem de kontrol için oldukça esnek I / O (giriş / çıkış) işlevleri sunar. One of the unique features of this family of controllers is its common set of Input/Output Processors (IOPs) and Field Termination Assemblies (FTAs). Bu kontrolör ailesinin benzersiz özelliklerinden biri, ortak Giriş / Çıkış İşlemcileri (GİB) ve Saha Sonlandırma Montajları (FTA) grubudur. All IOPs and FTAs are usable by all three controllers (with only minor exceptions). Tüm GİB'ler ve STA'lar üç denetleyicinin tümü tarafından kullanılabilir (yalnızca küçük istisnalar dışında).

This specification and technical data sheet provides information on PM, APM, HPM, and EHPM IOPs and FTAs. Bu şartname ve teknik veri sayfası PM, APM, HPM ve EHPM GİB ve STA'lar hakkında bilgi sağlar. Please refer to the following specification and technical data sheets for information about each controller: • PM03-400 - Process Manager Specification and Technical Data • AP03-500 - Advanced Process Manager Specification and Technical Data • HP03-500 - High Performance Process Manager Specification and Technical Data • EHPM03-600 - Enhanced High Performance Process Manager Specification Her denetleyici hakkında bilgi için lütfen aşağıdaki teknik özelliklere ve teknik veri sayfalarına bakın: • PM03-400 - Proses Yöneticisi Spesifikasyonu ve Teknik Verileri • AP03-500 - Gelişmiş Proses Yöneticisi Spesifikasyonu ve Teknik Verileri • HP03-500 - Yüksek Performanslı Proses Yöneticisi Spesifikasyonu ve Teknik Veriler • EHPM03-600 - Geliştirilmiş Yüksek Performanslı İşlem Yöneticisi Özellikleri

3. Functional Des cription 3.1. 3. İşlevsel Açıklama 3.1. Functional Overview I/O Processors, along with Field Termination Assemblies (FTAs), perform input and output scanning and processing on all field PM/APM/HPM/EHPM I/O Fonksiyonel Genel Bakış I / O İşlemcileri, Saha Sonlandırma Montajları (FTA) ile birlikte tüm PM / APM / HPM / EHPM I / O alanlarında giriş ve çıkış tarama ve işleme gerçekleştirir

A redundant I/O Link is standard for maximum security. Maksimum güvenlik için yedekli bir G / Ç Bağlantısı standarttır. Optionally, High Level Analog Input, Smart Transmitter Interface, Analog Output, Digital Input and Digital Output processors can be redundant. İsteğe bağlı olarak, Yüksek Seviye Analog Giriş, Akıllı Verici Arayüzü, Analog Çıkış, Dijital Giriş ve Dijital Çıkış işlemcileri yedeklenebilir. I/O processing is performed separately from control processing functions so that I/O scan rates are completely independent of I/O quantity, controller loading, processing, and alarming. G / Ç işlemesi, kontrol işlem işlevlerinden ayrı olarak gerçekleştirilir, böylece G / Ç tarama hızları G / Ç miktarı, denetleyici yükleme, işleme ve alarmdan tamamen bağımsızdır. This partitioning of functions allows more efficient use of advanced Control Processor capability and provides for future I/O expansion. İşlevlerin bu şekilde bölümlendirilmesi, gelişmiş Kontrol İşlemcisi özelliğinin daha verimli kullanılmasına olanak tanır ve gelecekteki G / Ç genişletmesini sağlar. A variety of I/O processors are available for the PM controllers: • Analog Input–High Level (16 points) • Analog Input–Low Level (8 points) • Analog Input–Low Level Multiplexer (32 points) • Smart Transmitter Multivariable Interface (16 points) • Analog Output (8 points) • Analog Output (16 points) • Serial Device Interface (16 points—2 ports) • Serial Interface (32 arrays, 2 ports)* • Pulse Input (8 points) • Digital Input (32 points) • Digital Input 24 Vdc (32 points) • Digital Input Sequence of Events (DISOE) (32 points) PM kontrolörleri için çeşitli I / O işlemcileri mevcuttur: • Analog Giriş – Yüksek Seviye (16 puan) • Analog Giriş – Düşük Seviye (8 puan) • Analog Giriş – Düşük Seviye Çoklayıcı (32 puan) • Akıllı Verici Çok Değişkenli Arayüz (16 puan) • Analog Çıkış (8 puan) • Analog Çıkış (16 puan) • Seri Aygıt Arabirimi (16 puan — 2 bağlantı noktası) • Seri Arabirim (32 dizi, 2 bağlantı noktası) * • Pals Girişi (8 puan) • Dijital Giriş (32 puan) • Dijital Giriş 24 Vdc (32 puan) • Olayların Dijital Giriş Sırası (DISOE) (32 puan)

• Digital Output (16 points) • Digital Output (32 points) • Foundation Fieldbus (127 slots, 4 Fieldbus segments)** * APM, HPM, and EHPM only ** HPM and EHPM only Any mix of the above I/O processors can be selected for a PM/APM/HPM/EHPM controller. • Dijital Çıkış (16 puan) • Dijital Çıkış (32 puan) • Temel Fieldbus (127 yuva, 4 Fieldbus segmenti) ** * Yalnızca APM, HPM ve EHPM ** yalnızca HPM ve EHPM Yukarıdaki G / Ç işlemcilerinin herhangi bir karışımı PM / APM / HPM / EHPM denetleyicisi için seçilebilir. This can be any combination of single and/or redundant (HLAI, STI, AO, DI and DO) pairs, up to a total of 40. Even with the maximum complement of 80 physical IOPs, there is no impact on control or communication performance. Bu, toplam 40'a kadar tek ve / veya yedekli (HLAI, STI, AO, DI ve DO) çiftlerin herhangi bir kombinasyonu olabilir. Maksimum 80 fiziksel GİB tamamlayıcı olsa bile, kontrol veya iletişim performansı üzerinde hiçbir etkisi yoktur. . In a redundant IOP configuration, control automatically transfers to the backup I/O processor during board replacement or failure. Yedekli bir IOP yapılandırmasında, kontrol kart değiştirme veya arıza sırasında otomatik olarak yedek G / Ç işlemcisine aktarılır. While a separate FTA of a given type is required to handle varying field wiring signal levels, identical I/O Processors can usually be used. Değişken alan kablolama sinyal seviyelerini işlemek için belirli bir tipte ayrı bir FTA gerekli olmakla birlikte, genellikle aynı G / Ç İşlemcileri kullanılabilir. This I/O approach simplifies system hardware selection and minimizes spare parts requirements. Bu G / Ç yaklaşımı sistem donanımı seçimini basitleştirir ve yedek parça gereksinimlerini en aza indirir. For example, one Digital Input Processor can handle 24 Vdc, 120 Vac, 125 Vdc or 240 Vac, depending on the FTA selected. Örneğin, bir Dijital Giriş İşlemcisi seçilen FTA'ya bağlı olarak 24 Vdc, 120 Vac, 125 Vdc veya 240 Vac işleyebilir. Analog Input High and low level analog input (HLAI + LLAI - 8) processors both perform signal conversion and conditioning functions: • PV Source (Auto, Manual, Substituted) • PV Clamping • EU Conversion • PV Value Status • PV Filter (Single Lag) • Bad PV • PV Hi/Lo • PV HiHi/LoLo • PV Rate-of-Change +/- • Software Calibration • Low PV Cutoff Analog Giriş Yüksek ve düşük seviye analog giriş (HLAI + LLAI - 8) işlemcilerin her ikisi de sinyal dönüştürme ve koşullandırma işlevlerini yerine getirir: • PV Kaynağı (Otomatik, Manuel, Değiştirilmiş) • PV Sıkma • AB Dönüştürme • PV Değer Durumu • PV Filtresi (Tek Gecikme) ) • Kötü PV • PV Hi / Lo • PV HiHi / LoLo • PV Değişim Oranı +/- • Yazılım Kalibrasyonu • Düşük PV Kesme
